Import obrysů z bitmapy

Dekupeo Nest dokáže importovat obrysy dílů z bitmapových souborů (png, jpg...). To je užitečné pro řezání ručně kreslených skic, skenovaných papírových výkresů nebo dílů ze softwaru, který nepodporuje export do DXF. Pracovní postup je stejný jako u souborů DXF, ale existuje několik dalších tipů pro dosažení nejlepších výsledků.

warning

Díly importované z bitmapových souborů mohou být mírně zkreslené kvůli aproximaci tvaru. Vždy, když jsou kritické přesné rozměry a tvary, doporučujeme použít soubory DXF nebo SVG.

Příprava bitmapy

Bitmapa by měla být vysoce kontrastní, černobílý obrázek, kde jsou díly černé a pozadí bílé. Dekupeo extrahuje obrysy černých tvarů a bude s nimi zacházet jako s obrysy dílů. Obrysy by měly být uzavřené.

Pokud váš obrázek není černobílý, můžete zkusit jej importovat tak, jak je, ale výsledky se mohou lišit v závislosti na kontrastu a jasnosti tvarů. V případě, že výsledky importu nejsou uspokojivé, můžete použít jakýkoli software pro úpravu obrázků (Photoshop, GIMP, Malování...) a převést obrázek na čistou černobílou verzi před importem do Dekupeo Nest.

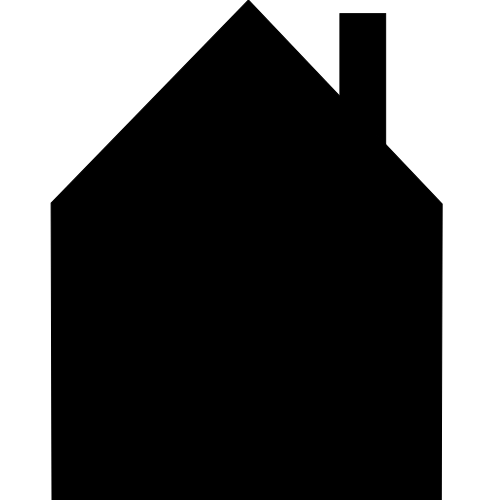

Bitmapa pro nesting - černá na bílé — Ideální bitmapa pro nesting — díly jsou černé a pozadí je bílé

Pouze obrysy

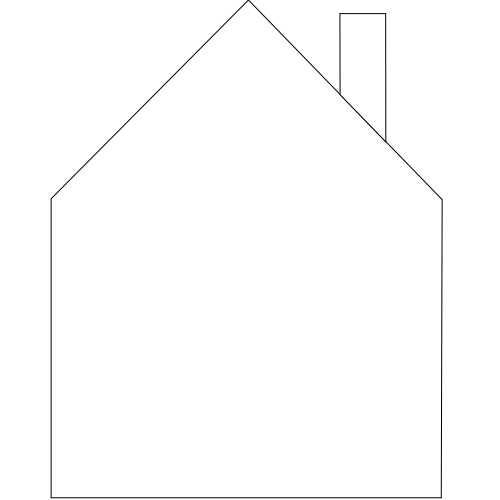

Dekupeo může pracovat i s bitmapovými soubory, které obsahují pouze obrysy dílů. V tomto případě algoritmus vyhodnotí obrysy jako hranice dílů pro nesting a vnitřek vyplní automaticky.

Otvory

Otvory v dílech mohou být reprezentovány jako bílé oblasti uvnitř černých tvarů. Algoritmus tyto otvory detekuje a zachová je ve výsledcích nestingu. Otvory u bitmap, které obsahují pouze obrysy, nejsou podporovány - budou vyplněny.

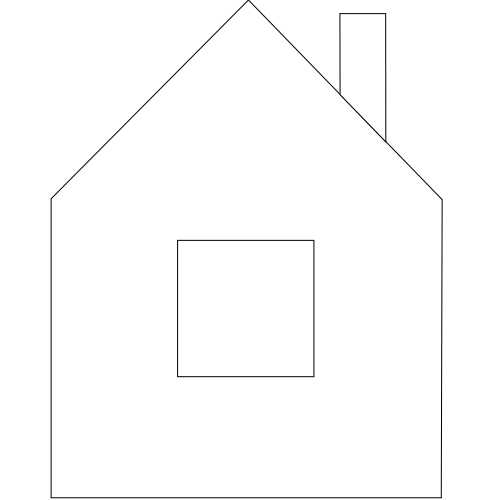

Bitmapa pro nesting - obrys s otvorem — Bitmapa s obrysem a otvorem — v tomto případě bude otvor ignorován

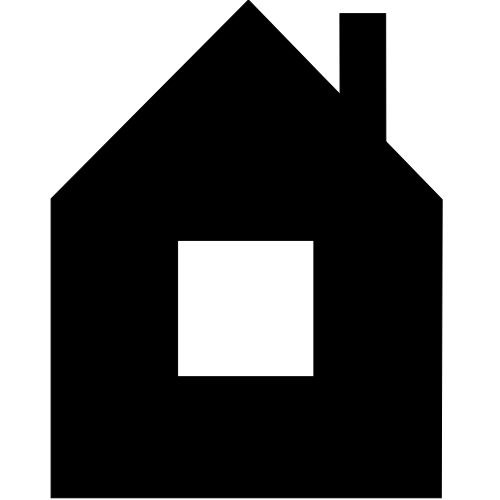

Bitmapa pro nesting - černá s otvorem — Bitmapa s černým tvarem a otvorem — algoritmus detekuje a zachová otvor

Škálování

Jeden pixel v bitmapě bude po vyřezání považován za 25.4/96~0.2646 mm. Pokud vaše bitmapa nemá správné měřítko, můžete faktor měřítka upravit v nastavení.

Můžete také použít jeden díl více než jednou s různými faktory měřítka.

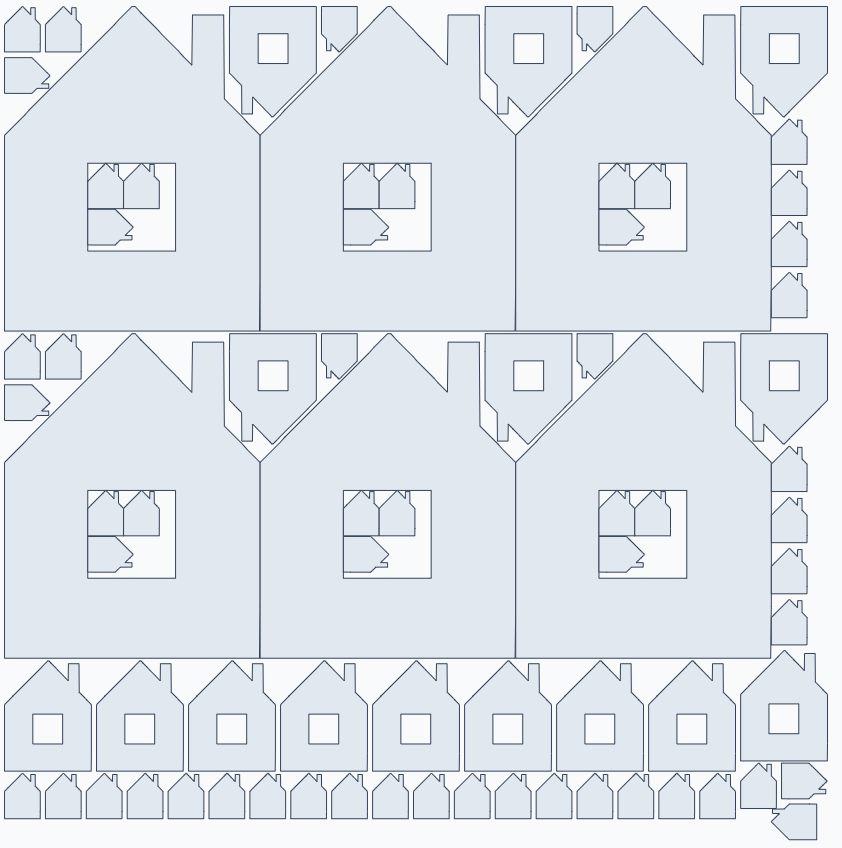

Výsledek bitmap nestingu — Výsledek nestingu z bitmapy — stejný díl může být umístěn s různými faktory měřítka
