1. Nahrávání a nastavení
V prvním kroku musíte nahrát své soubory s návrhy, nastavit počty kusů a parametry materiálu (archu). Ke svým dílům můžete také připojit rastrové obrázky pro gravírování. Podporováno je i vektorové gravírování – stačí v souborech DXF nebo SVG definovat hladinu ENGRAVE.
- 3. Generovat – Pokud chcete zpracovat pouze jeden soubor (SVG, DXF nebo bitmapu)
- 4. Spuštění a pálení – Pokud již máte G-kód, který chcete spustit.

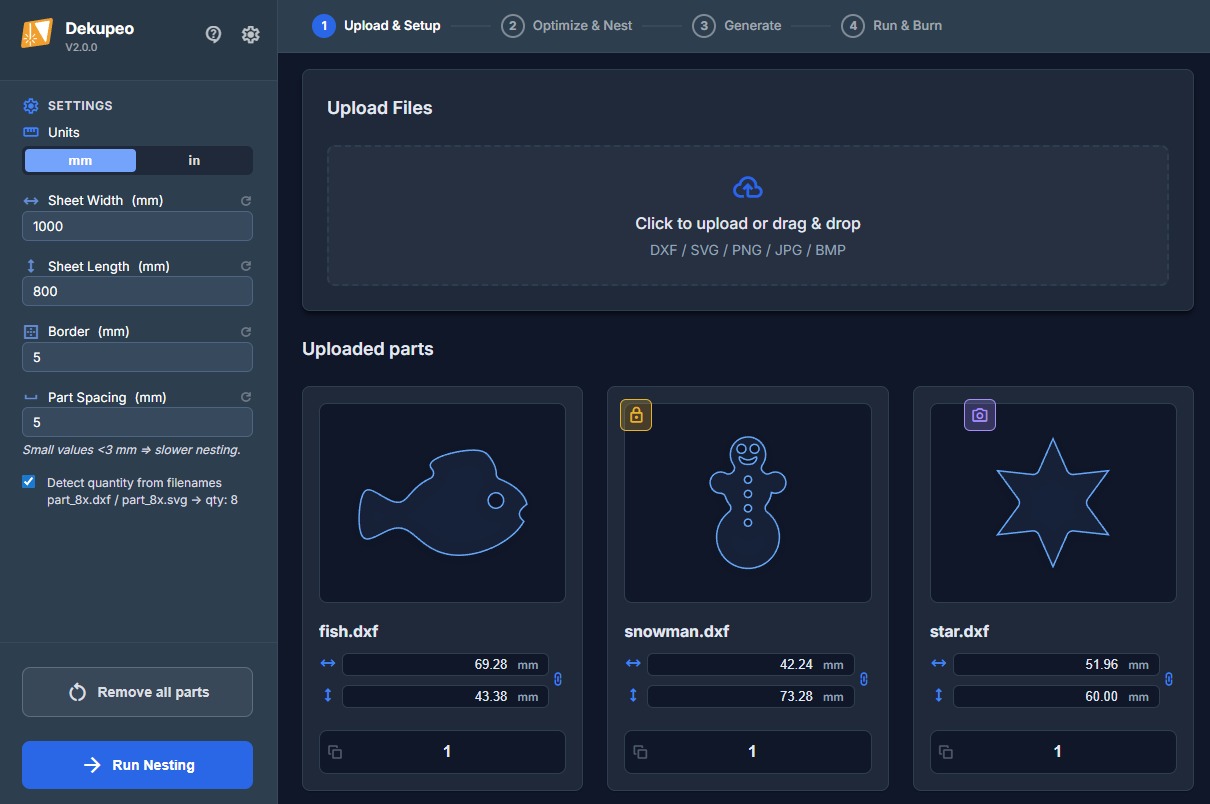

Průvodce krok za krokem
- Konfigurace velikosti archu – Zadejte rozměry materiálu (šířka × délka v mm).
Nastavení rozestupu dílů – Rozestup je minimální mezera mezi díly. Malé hodnoty < 3 mm mohou zpomalit nesting, protože algoritmus musí umisťovat díly s vysokou přesností.
Nastavení okraje – Okraj je minimální mezera mezi díly a hranami archu.
Můžete také povolit/zakázat automatickou detekci počtu kusů z názvů souborů (aplikuje se během nahrávání).
- Nahrání souborů – Klikněte do oblasti nahrávání nebo přetáhněte soubory myší. Nahrávat můžete DXF, SVG nebo bitmapové soubory.
- Nastavení parametrů dílů – Zadejte, kolik kopií každého dílu potřebujete. Zkontrolujte náhled dílu a v případě potřeby upravte rozměry. Kliknutím na díl získáte zvětšený náhled.
Použijte zámek léta dřeva (grain lock), pokud je to potřeba. Uzamčený díl nebude během nestingu rotován.
Připojte rastrové gravírování, pokud chcete na díl gravírovat obrázek.
- Spuštění nestingu – Kliknutím na Spustit nesting zahájíte proces.
Pro dosažení nejlepších výsledků si přečtěte návody Jak připravit DXF soubory a Jak připravit bitmapové soubory.

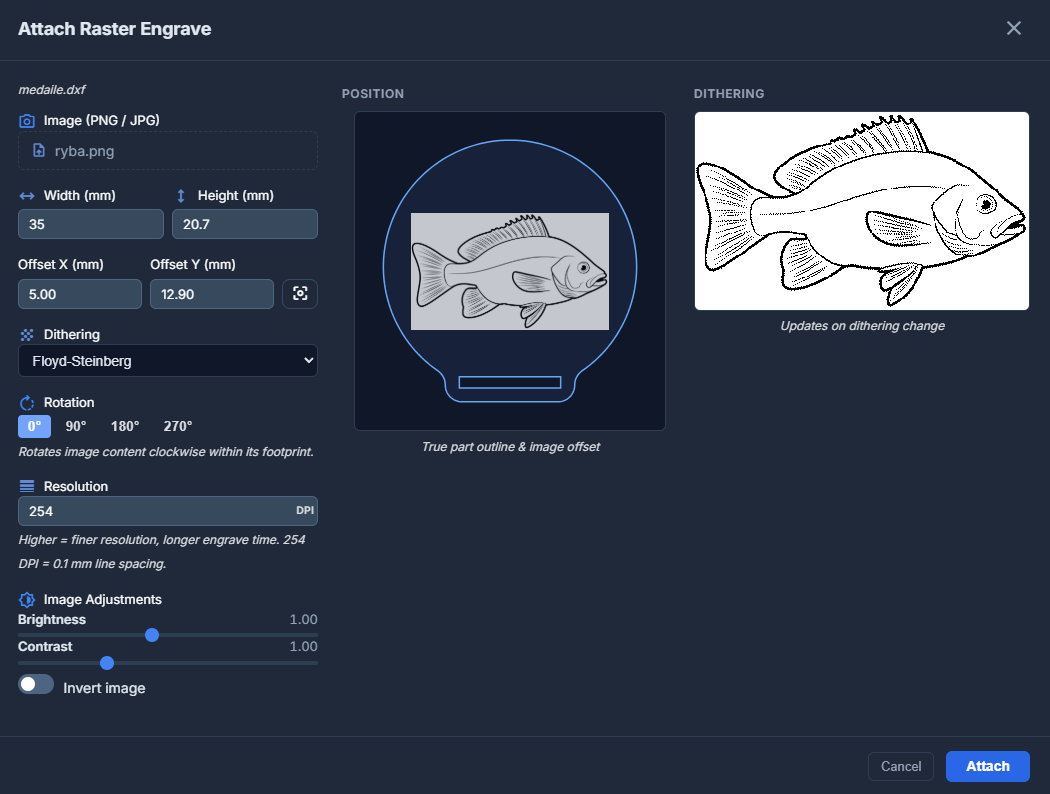

Připojení rastrového gravírování
Ke každému nahranému vektorovému dílu můžete připojit rastrový obrázek (PNG, JPG, BMP). Tento obrázek bude během procesu řezání vygravírován na povrch dílu.
Chcete-li otevřít nastavení rastrového gravírování, klikněte na tlačítko u konkrétního dílu. Tlačítko se zobrazí při najetí myší na díl.
Nastavení dostupná v dialogu:
- Šířka a výška – Změna měřítka obrázku na konkrétní rozměry v milimetrech.
- Odsazení X a Y – Pozice obrázku vzhledem k počátku dílu. Pomocí tlačítka Vycentrovat můžete obrázek automaticky vycentrovat na díl.
- Dithering (rozptyl) – Vyberte, jak převést obrázek na body pro gravírování:
- Floyd-Steinberg – Vysoce kvalitní difúzní rozptyl pro plynulé přechody.
- Bayer (uspořádaný) – Geometrický vzorový rozptyl.
- Žádný (prahování) – Tvrdá černá a bílá na základě prahové hodnoty.
- Rotace – Otočení obsahu obrázku (0°, 90°, 180° nebo 270°).
- Rozlišení (DPI) – Úprava úrovně detailů. 254 DPI odpovídá rozteči čar 0,1 mm. Vyšší hodnoty vedou k lepší kvalitě, ale delší době gravírování.
- Úpravy obrázku – Jemné doladění jasu a kontrastu. Obrázek můžete také Invertovat (užitečné pro gravírování objektů na tmavé materiály).
Dialog poskytuje Náhled pozice v reálném čase, který ukazuje skutečný obrys dílu a odsazení obrázku, spolu s Náhledem ditheringu pro zobrazení toho, jak bude obrázek skutečně zpracován.
