Wie man DXF-Dateien vorbereitet?

Die richtige Vorbereitung Ihrer DXF-Datei ist entscheidend für eine genaue Preisgestaltung und fehlerfreie Fertigung. Unser automatisches System setzt die Einhaltung einiger Grundregeln voraus.

Grundprinzipien:
  • Maßstab 1:1 – Die Abmessungen in der Datei müssen der gewünschten Größe in Millimetern entsprechen.
  • Saubere Geometrie – Entfernen Sie alle Hilfslinien, Maße, Rahmen und Texte (es sei denn, diese sind zum Gravieren gedacht).
  • Geschlossene Konturen – Alle Formen, die geschnitten werden sollen, müssen geschlossene Schleifen ohne Überschneidungen bilden.
Markierung für Gravuren:

Wir bieten zwei Methoden zur Markierung an: Vektor (Linien, Umrisse) und Raster (gefüllte Bereiche). Befolgen Sie diese Schritte für eine korrekte Erkennung der Gravur in Ihrer DXF-Datei:

  • Erstellen Sie in Ihrem CAD-Programm eine neue Ebene (Layer) namens ENGRAVE.
  • Platzieren Sie alles, was graviert werden soll, auf dieser Ebene.
  • Vektorgravur: Verwenden Sie Standardentitäten (LINE, ARC, LWPOLYLINE).
  • Rastergravur: Verwenden Sie die Entität HATCH (Schraffur/Füllung) auf der Ebene ENGRAVE.
  • Andere Entitäten auf anderen Ebenen werden als Standardschnitt (CUT) interpretiert.

Autodesk Fusion 360 ist eines der am häufigsten verwendeten Werkzeuge für 2D- und 3D-Design.

Export nach DXF

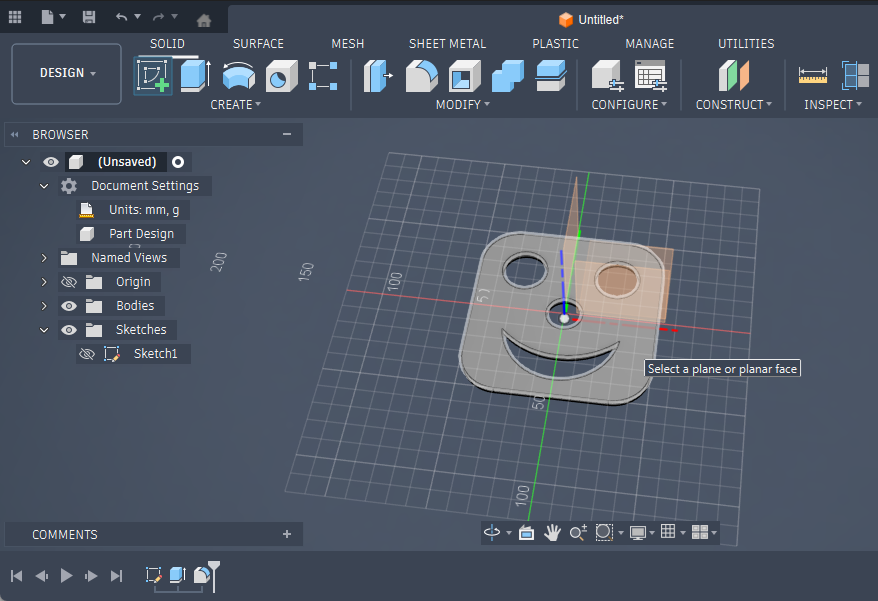

  1. Erstellen Sie eine Skizze auf der Oberfläche Ihres Modells oder wählen Sie eine vorhandene aus. Fusion 360 Create Sketch
  2. Klicken Sie mit der rechten Maustaste auf die Skizze im Browser auf der linken Seite.
  3. Wählen Sie Speichern als DXF.

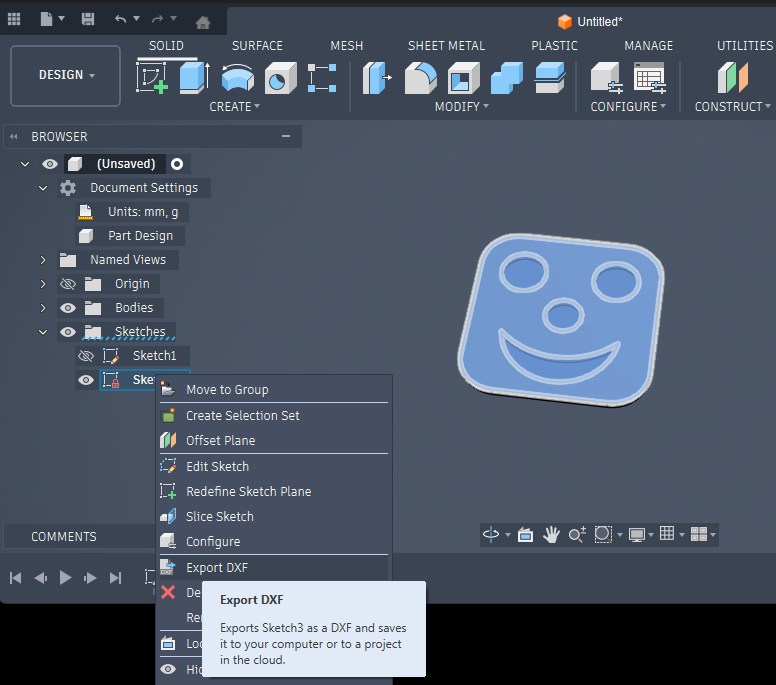

  4. Beim Export aus einem 3D-Modell (unter Verwendung von Blechoberflächen) empfehlen wir, Abwicklung erstellen zu verwenden und das DXF von dort zu exportieren. Fusion 360 Export DXF
Achtung auf Einheiten: Fusion 360 exportiert DXF immer in Dokumenteinheiten. Stellen Sie sicher, dass Millimeter eingestellt sind.

Inkscape ist ein hervorragender kostenloser Vektoreditor für grafisches Design.

Export nach DXF

  1. Wandeln Sie vor dem Export alle Objekte in Pfade um (Pfad -> Objekt in Pfad).
  2. Wählen Sie Datei -> Speichern unter...

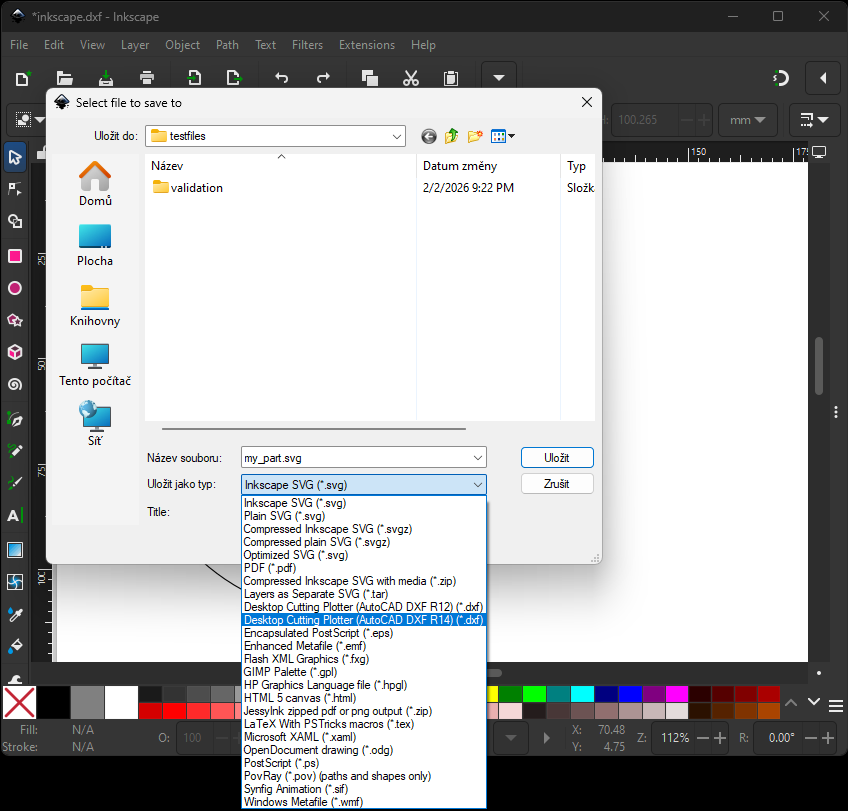

  3. Wählen Sie in der Formatliste Desktop Cutting Plotter (AutoCAD DXF R14) (*.dxf). Inkscape Save as DXF

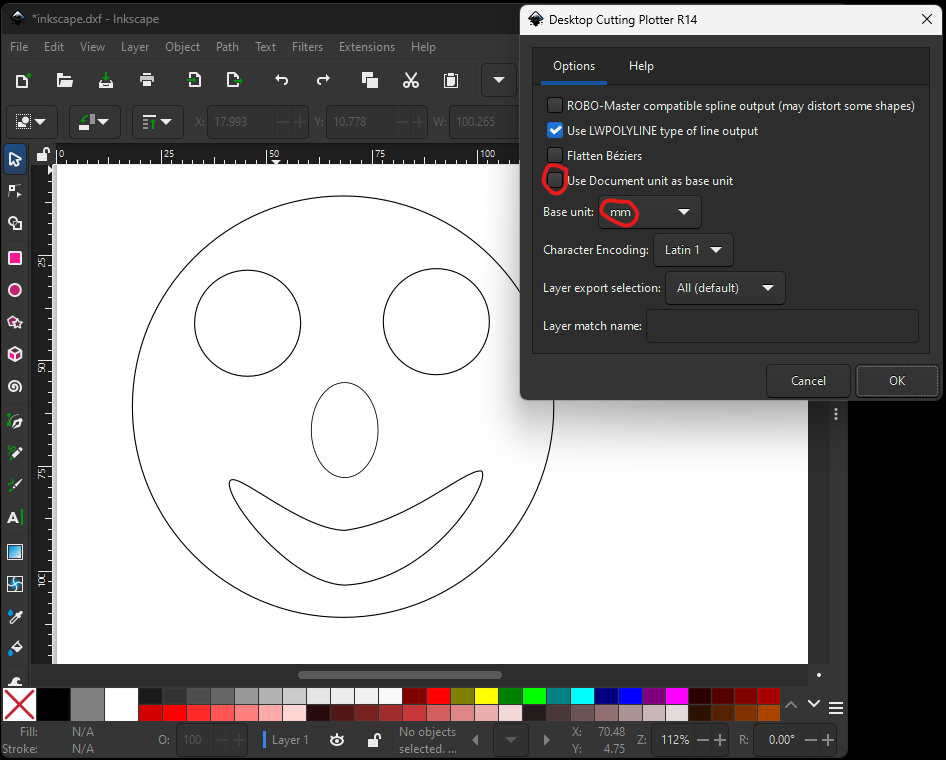

  4. Wählen Sie im Export-Dialog die Einheit mm und die Zeichenkodierung Latin 1. Inkscape DXF units settings
Tipp: Wenn das DXF nach dem Import leer oder fehlerhaft erscheint, prüfen Sie in Inkscape, ob Ihre Strichstärke nicht zu groß gewählt ist.

Allgemeine Regeln für andere professionelle CAD-Systeme:

  • DXF-Version: Wir empfehlen AutoCAD R12 ASCII DXF (ältere, aber stabilste Version).
  • Einheiten: Immer Millimeter (mm).
  • Geometrie: Verwenden Sie nur LINE, ARC, CIRCLE und LWPOLYLINE. Vermeiden Sie Splines (es sei denn, das System kann sie konvertieren).
  • Auflösung: Stellen Sie eine ausreichende Anzahl von Segmenten für Kreise ein (eine extrem hohe Auflösung ist nicht erforderlich, aber ein Quadrat statt eines Kreises ist ein Fehler).
Tipp: Ein hervorragendes und einfaches Werkzeug zum Prüfen und Reinigen von DXF-Dateien ist das kostenlose QCAD.
