1. Upload & Einrichtung

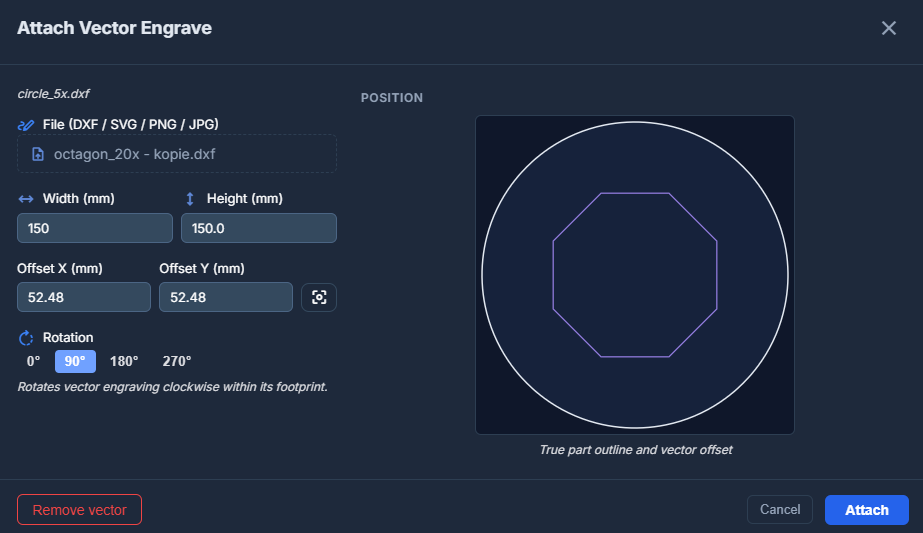

Im ersten Schritt müssen Sie Ihre Designdateien hochladen, die Stückzahlen der Teile und die Plattenparameter festlegen. Sie können auch Rastergrafiken an Ihre Teile für die Gravur anhängen. Vektorgravur wird ebenfalls unterstützt – definieren Sie dazu einfach eine ENGRAVE-Ebene in Ihren DXF- oder SVG-Dateien.

Sie können direkt springen zu:
  • 3. Generieren – Wenn Sie nur eine einzelne Datei (SVG, DXF oder Bitmap) verarbeiten möchten
  • 4. Starten & Brennen – Wenn Sie bereits einen G-Code haben, den Sie ausführen möchten.

Schritt-für-Schritt-Anleitung

  1. Plattengröße konfigurieren – Geben Sie Ihre Materialmaße ein (Breite × Länge in mm).
    Teileabstand festlegen – Der Abstand ist die minimale Lücke zwischen den Teilen. Kleine Werte < 3 mm können das Nesting verlangsamen, da der Algorithmus die Teile mit hoher Präzision platzieren muss.
    Rand festlegen – Der Rand ist der minimale Abstand zwischen Teilen und Plattenkanten.
    Sie können auch die automatische Erkennung der Stückzahl aus Dateinamen aktivieren/deaktivieren (wird beim Datei-Upload angewendet).
  2. Designdateien hochladen – Klicken Sie auf den Upload-Bereich oder ziehen Sie Ihre Dateien per Drag & Drop hinein. Sie können DXF, SVG oder Bitmap-Dateien hochladen.
  3. Teileparameter festlegen – Geben Sie an, wie viele Kopien Sie von jedem Teil benötigen. Prüfen Sie die Vorschau des Teils und passen Sie die Maße bei Bedarf an. Klicken Sie auf das Teil für eine vergrößerte Ansicht.
    Maserungssperre (Grain Lock) anwenden, falls erforderlich. Ein gesperrtes Teil wird beim Nesting nicht rotiert.
    Rastergravur anhängen, wenn Sie ein Bild auf das Teil gravieren möchten.
  4. Nesting starten – Klicken Sie auf Nesting starten, um zu beginnen.

Für beste Ergebnisse siehe die Anleitungen DXF-Dateien vorbereiten und Bitmap-Dateien vorbereiten.

Nesting-Vorbereitung
Nesting-Vorbereitung — DXF-Dateien hochladen und Stückzahlen festlegen

Rastergravur anhängen

Sie können an jedes hochgeladene Vektorteil ein Rasterbild (PNG, JPG, BMP) anhängen. Dieses Bild wird während des Schneideprozesses auf die Oberfläche des Teils graviert.

Um die Einstellungen für die Rastergravur zu öffnen, klicken Sie auf die Schaltfläche photo_camera bei einem bestimmten Teil. Die Schaltfläche wird sichtbar, wenn Sie mit der Maus über das Teil fahren.

Dekupeo Rastergravur anhängen
Rastergravur anhängen — ein Rasterbild an ein Vektorteil anhängen

Verfügbare Einstellungen im Fenster:

  • Breite & Höhe – Skalieren Sie das Bild auf bestimmte Maße in Millimetern.
  • Versatz X & Y – Positionieren Sie das Bild relativ zum Nullpunkt des Teils. Mit der Schaltfläche Zentrieren können Sie das Bild automatisch auf dem Teil zentrieren.
  • Dithering – Wählen Sie, wie das Bild für die Gravur in Punkte umgewandelt wird:
    • Floyd-Steinberg – Hochwertiges Diffusions-Dithering für glatte Verläufe.
    • Bayer (geordnet) – Geometrisches Muster-Dithering.
    • Keines (Schwellenwert) – Hartes Schwarz-Weiß basierend auf einem Schwellenwert.
  • Rotation – Rotieren Sie den Bildinhalt (0°, 90°, 180° oder 270°).
  • Auflösung (DPI) – Passen Sie den Detailgrad an. 254 DPI entsprechen einem Zeilenabstand von 0,1 mm. Höhere Werte führen zu besserer Qualität, aber längeren Gravurzeiten.
  • Bildanpassungen – Feinabstimmung von Helligkeit und Kontrast. Sie können das Bild auch Invertieren (nützlich für die Gravur von Objekten auf dunklen Materialien).

Das Fenster bietet eine Positionsvorschau in Echtzeit, die den tatsächlichen Teilumriss und den Bildversatz zeigt, sowie eine Dithering-Vorschau, um zu sehen, wie das Bild tatsächlich verarbeitet wird.
