2. Optimieren & Nesten

Nach dem Hochladen und Einrichten Ihrer Teile werden diese automatisch mit dem Nesting-Algorithmus auf den Platten platziert, um die Materialausnutzung zu optimieren und Abfall zu minimieren.

Das Nesting wird automatisch gestartet.
Sie können das Nesting manuell über die Play- und Stop-Symbole im linken Bedienfeld starten und anhalten.
Auf der rechten Seite sehen Sie den Fortschritt des Nestings und die Platzierung der Teile in Echtzeit. Wenn mehrere Platten benötigt werden, werden diese automatisch hinzugefügt.
Sobald das Nesting abgeschlossen ist, können Sie die Ergebnisse überprüfen und sie einzeln als DXF-Dateien exportieren oder die Ergebnisse als ZIP-Archiv für alle Platten herunterladen.
Bei Bedarf können Sie die Nesting-Parameter über das Einstellungs-Symbol anpassen und das Nesting erneut ausführen.
Sie können zurückgehen und die Stückzahlen oder Platteneinstellungen nach Bedarf anpassen.

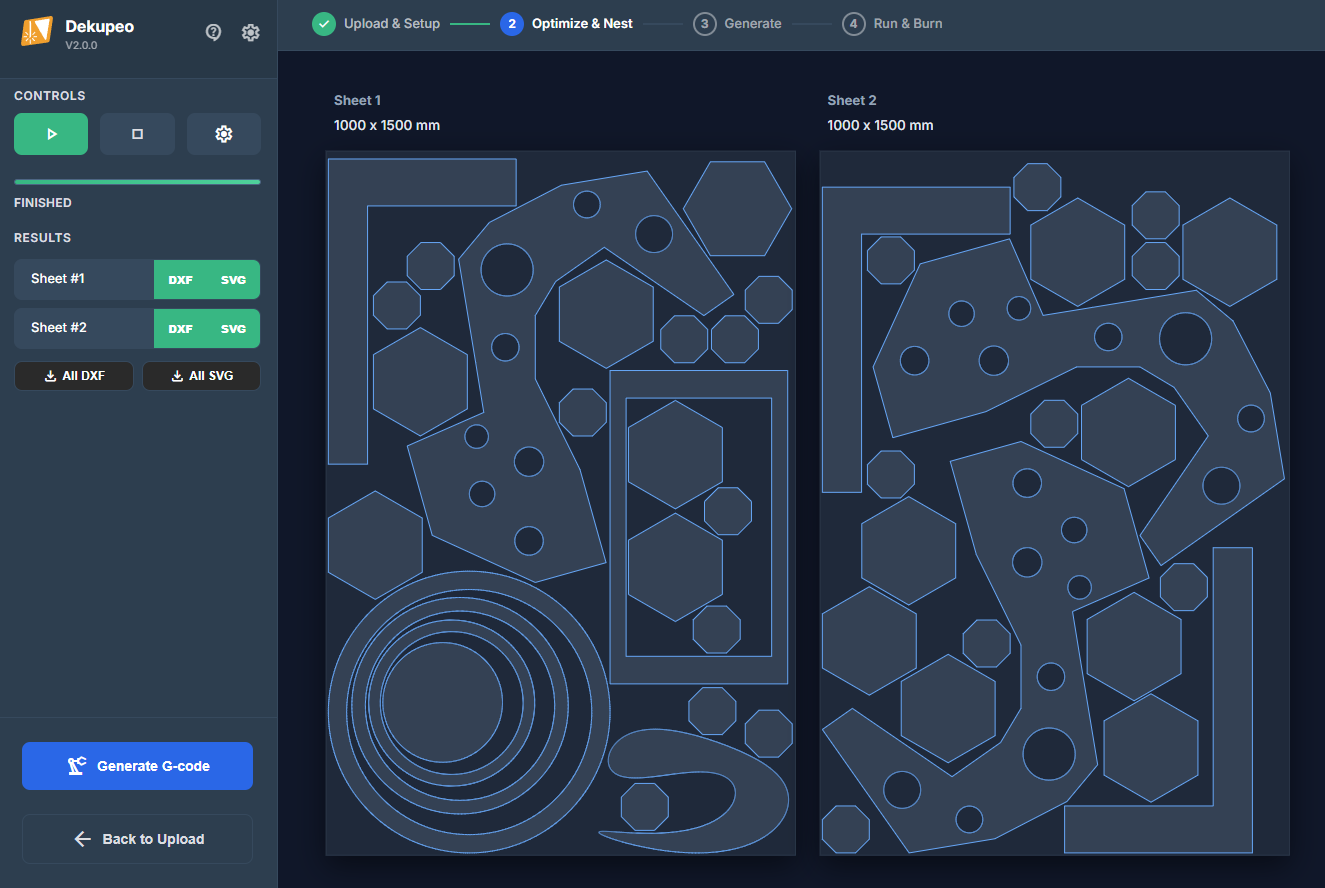

Nesting-Ausführung — Ausführung des Nesting-Algorithmus — Teile werden automatisch auf Platten platziert

Parameter des Nesting-Algorithmus

In den Nesting-Einstellungen können Sie verschiedene Parameter konfigurieren, die die Arbeitsweise des Algorithmus beeinflussen. Normalerweise müssen Sie diese nicht anpassen, aber bei bestimmten Teiltypen können Sie durch Feinabstimmung bessere Ergebnisse erzielen. Bei Bedarf können Sie die Werte auf die Standardeinstellungen zurücksetzen.

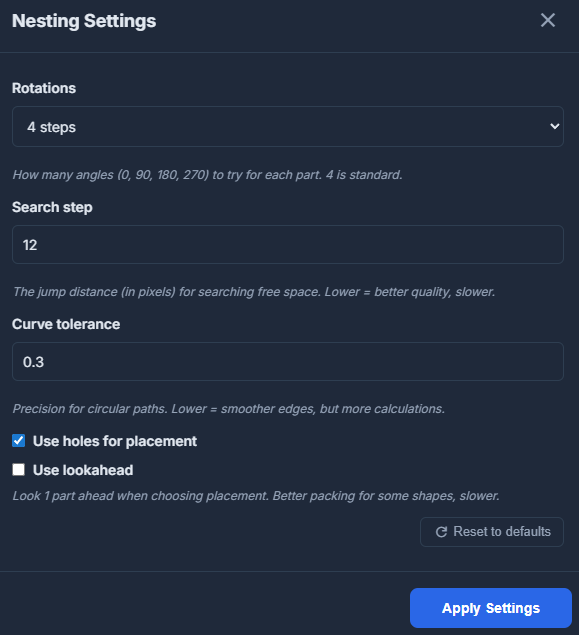

Nesting-Parameter-Einstellungen — Nesting-Einstellungen — Nesting-Algorithmus-Parameter konfigurieren

Rotationen

Der Nesting-Algorithmus kann Teile rotieren, um sie effizienter auf der Platte zu platzieren. Sie können die erlaubten Rotationswinkel in den Nesting-Einstellungen konfigurieren.

Suchschritt (Search step)

Der Suchschritt ist die Distanz, um die der Algorithmus Teile bewegt, wenn er nach optimalen Platzierungen sucht. Kleinere Werte können zu besseren Ergebnissen führen, können aber die Nestingzeite erhöhen, insbesondere bei großen Platten und kleinen Teilen. Wenn der Algorithmus gute Platzierungen überspringt, sollten Sie den Suchschritt verringern.

Kurventoleranz (Curve Tolerance)

Der Nesting-Algorithmus approximiert Teile für die Platzierung basierend auf der Kurventoleranz-Einstellung. Höhere Toleranzwerte führen zu ungenauerer Platzierung, während niedrigere Werte eine präzisere Platzierung gewährleisten, insbesondere bei komplexen, scharfen Formen.

Kurventoleranz 0.5 — Kurventoleranz: **0.5** — hohe Toleranz führt zu Teileüberlappung

Kurventoleranz 0.1 — Kurventoleranz: **0.1** — niedrige Toleranz platziert Teile korrekt

Löcher für Platzierung nutzen (Part-in-Part Nesting)

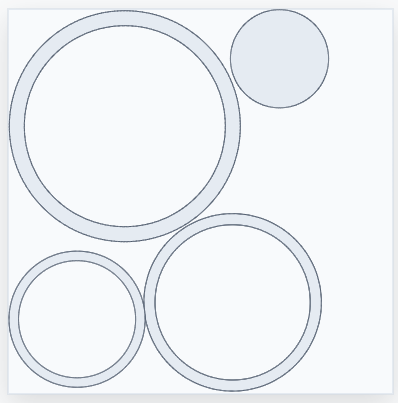

Part in part nesting deaktiviert — Löcher nutzen: **Aus** — Teile werden nicht in Löcher anderer Teile platziert

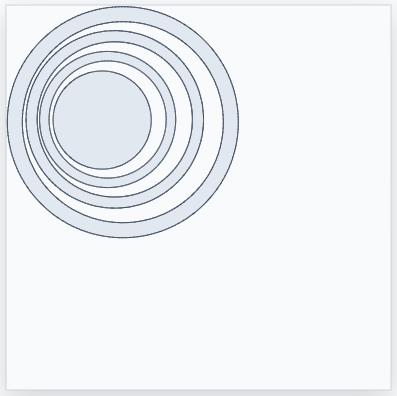

Part in part nesting aktiviert — Löcher nutzen: **Ein** — kleinere Teile werden in Löcher größerer Teile platziert

Vorausschau (Lookahead)

Manchmal kann es vorkommen, dass die optimale Platzierung eines Teils die Platzierung eines anderen Teils blockiert. Lookahead ist eine Funktion, die es dem Nesting-Algorithmus ermöglicht, zukünftige Platzierungen zu berücksichtigen, wenn die aktuelle Platzierung optimiert wird. Es verlangsamt den Nesting-Prozess, kann aber bei bestimmten Teilformen zu effizienteren Ergebnissen führen.

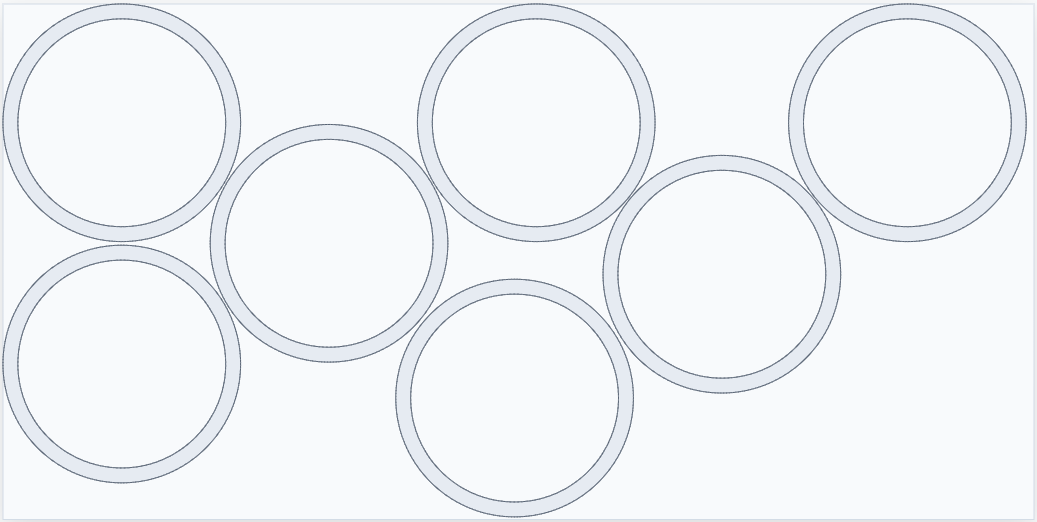

Lookahead deaktiviert — Lookahead: **Aus** — der Algorithmus berücksichtigt keine zukünftigen Platzierungen

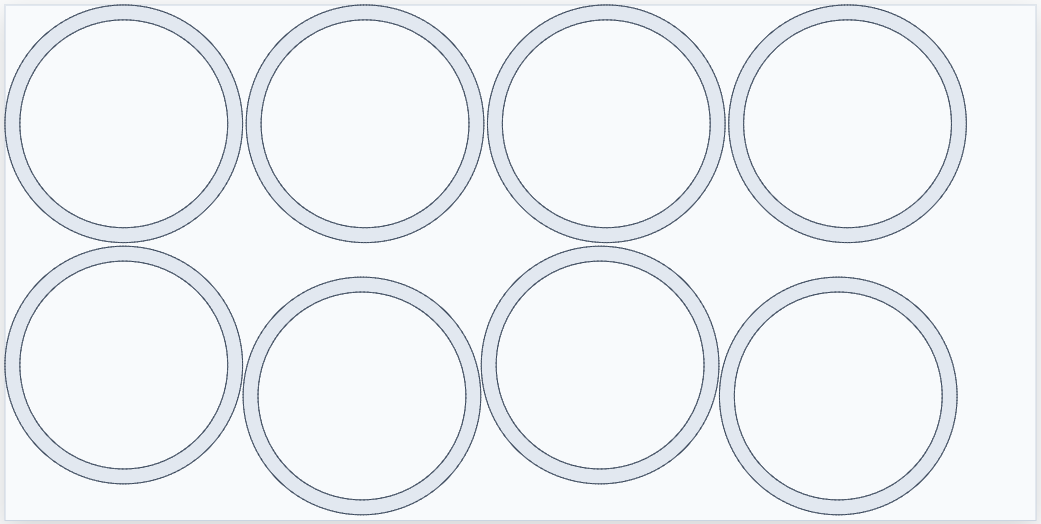

Lookahead aktiviert — Lookahead: **Ein** — der Algorithmus berücksichtigt zukünftige Platzierungen zur Optimierung
